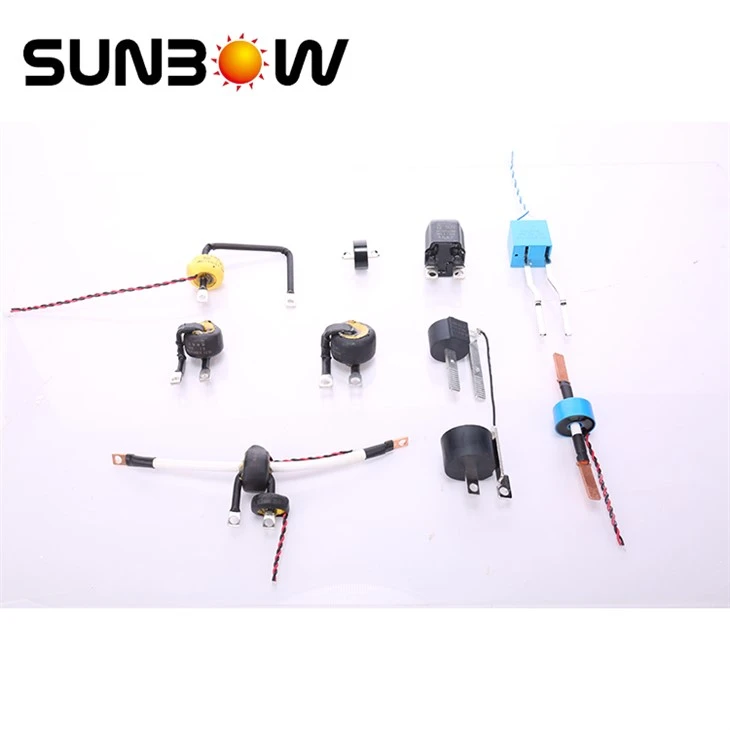

Ct voor eenfasige elektriciteitsmeters
De netfrequentie-weerstandsspanning tussen de primaire wikkeling en de secundaire wikkeling en de aarde moet 3 kV (rms) bedragen. Wanneer beschermende isolatie van klasse II is gespecificeerd, moet deze 4 kV (rms) zijn. Door een diëlektrische sterktetester te gebruiken om de test uit te voeren onder een nominale spanning van 3 kV/4 kV, met een lekstroom van 1 mA gedurende 1 minuut, is er geen storing van de stroomtransformator toegestaan.
product Introductie
Microstroomtransformatoren
KERNPRESTATIE-INDEX:
Nominaal isolatieniveau
Vermogensfrequentie is bestand tegen spanning
De netfrequentie-weerstandsspanning tussen de primaire wikkeling en de secundaire wikkeling en de aarde moet 3 kV (rms) bedragen. Wanneer beschermende isolatie van klasse II is gespecificeerd, moet deze 4 kV (rms) zijn. Door een diëlektrische sterktetester te gebruiken om de test uit te voeren onder een nominale spanning van 3 kV/4 kV, met een lekstroom van 1 mA gedurende 1 minuut, is er geen storing van de stroomtransformator toegestaan.
Isolatieweerstand
De isolatieweerstand van de primaire wikkeling ten opzichte van de secundaire wikkeling en de aarde moet groter zijn dan 500MΩ.
Polariteit

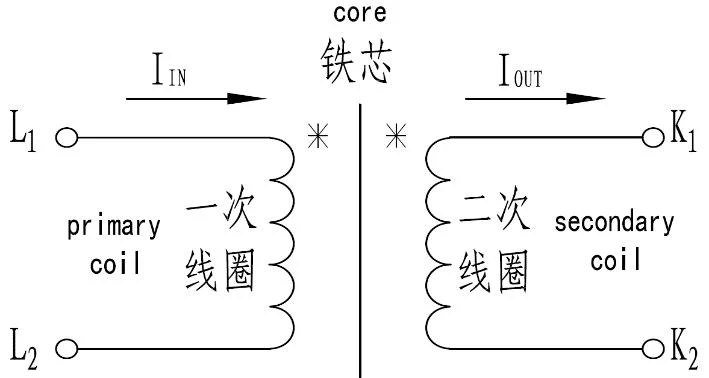

De polariteit van de huidige transformator is subtractief. Wanneer de primaire stroom wordt bekrachtigd van klem L1 naar klem L2, loopt de geïnduceerde secundaire stroom van klem K1 via lastcircuit naar klem K2.
Fouten
Huidige fout (verhoudingsfout)
De fout die een transformator introduceert bij het meten van een stroom en die voortkomt uit het feit dat de werkelijke transformatieverhouding niet gelijk is aan de nominale transformatieverhouding.
Faseverplaatsing
Het verschil in fase tussen de primaire en secundaire stroomvectoren, de richting van de
fasers zijn zo gekozen dat de hoek nul is voor een ideale transformator.
Er wordt gezegd dat de faseverschuiving positief is wanneer de secundaire stroomfaser de primaire stroomfaser leidt. Het wordt meestal uitgedrukt in minuten (') of centiradians (Crad.)
Beoordeelde transformatieverhouding
Verhouding tussen de nominale primaire spanning of stroom en de nominale secundaire spanning of stroom.
Nauwkeurigheidsklasse
Een aanduiding die wordt toegekend aan een instrumenttransformator waarvan de verhoudingsfout en faseverschuiving onder voorgeschreven gebruiksomstandigheden binnen gespecificeerde grenzen blijven.
Foutlimieten
CT-foutlimieten (stroomtransformator).
|
Nauwkeurigheidsklasse |
Verhoudingsfout(±%) met het percentage (%) van de ingangsstroom |
Fasefout met percentage (%) van de ingangsstroom |
|||||||
|
0.01In |
Groter dan of gelijk aan 0.05 In |
0.01In |
0.05In |
0.2In |
In |
2In |
3In |
Imaximaal |
|
|
0.5 |
1.0 |
0.5 |
90 |
45 |
30 |
30 |
30 |
30 |
30 |
|
0.2 |
0.4 |
0.2 |
30 |
15 |
10 |
10 |
10 |
10 |
10 |
|
0.1 |
0.2 |
0.1 |
15 |
8 |
5 |
5 |
5 |
5 |
5 |
|
0.05 |
0.1 |
0.05 |
8 |
4 |
2 |
2 |
2 |
2 |
2 |
Opmerking:
1) Tussen de huidige 0.2In en Imax nemen we de gemiddelde waarde van de maximale faseverschuiving
en de minimale faseverschuiving
als
Neem het verschil tussen de faseverschuiving van stroom i
en de gemiddelde waarde
als de fasefout van stroom i :
2) De werkelijke foutcurve van de stroomtransformator mag het bereik van de lijn gevormd door de foutlimietlijn van Tabel 1 niet overschrijden.
3) 0.02 klasse en hoger, stroomtransformator voldoet aan de definitie van JJG 314-2010.
PT (potentiële transformator) foutlimiet
|
Nauwkeurigheidsklasse |
Verhoudingsfout(±%) met het percentage (%) van de ingangsspanning |
Fasefout met percentage (%) van de ingangsspanning |
||||
|
0.8Un |
1.0Un |
1.2Un |
0.8Un |
1.0Un |
1.2Un |
|
|
0.5 |
0.5 |
0.5 |
0.5 |
20 |
20 |
20 |
|
0.2 |
0.2 |
0.2 |
0.2 |
10 |
10 |
10 |
|
0.1 |
0.1 |
0.1 |
0.1 |
5 |
5 |
5 |
|
0.05 |
0.05 |
0.05 |
0.05 |
2 |
2 |
2 |
|
Opmerking: 1) Fasefout is gelijk aan faseverschuiving minus de nominale faseverschuiving. 2) De nominale faseverschuiving wordt gedefinieerd als de gemiddelde waarde van de faseverschuiving tussen de waarde 0.8Un, 1.0Unen 1.2Un 3) De werkelijke foutcurve van de spanningstransformator mag het bereik van de lijn gevormd door de foutlimietlijn van Tabel 2 niet overschrijden. 4) Voor een nominale spanningsfactor van 1,9 moet de spanningstransformator in de 1,9Un-spanning bij continubedrijf met de 4H intact zijn. Deze fout is niet gespecificeerd. 5) 0.02 klasse en hoger, spanningstransformator voldoet aan de definitie van JJG 314-2010. |
||||||
